重型滚筒输送
产品分类： 输送机系列
专业提供：自动化输送机、装卸车输送机、码垛机、输送线、传送带、物流输送系统、倍速链输送、升降机、提升机、装配线、流水线、滚筒输送机、皮带输送机、链板输送机等自动化设备。主要应用于新能源、电商物流、电力行业、机械制造、食品加工、智能家电、日用化工、医药、新材料、集成商配套等领域。
订购热线：13720773977
立即咨询产品详情

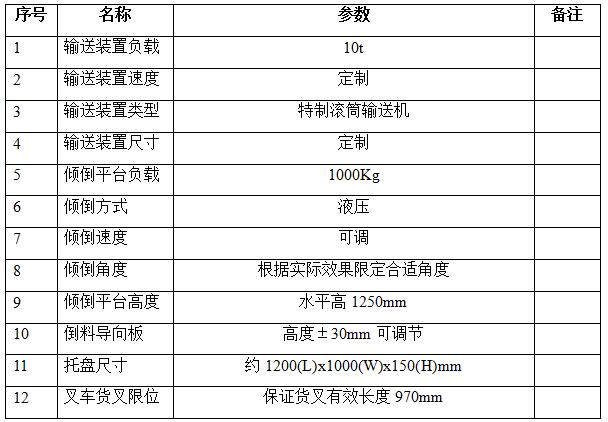

1.技术要求及参数
占地约为5200mm（L）×3500mm（W）×2400mm（H），主要由输送设备、倾倒装置、防护装置、电控系统等组成。如图1所示，输送装置上设置有3个工位，中间工位为倒料工位，两侧工位为上下料工位（同时在输送装置上的料斗数量≤2个），该设备可同时满足两种物料的收集。2.1 输送装置
如图2所示，输送装置主要由机架、轴承座、输送辊、导向装置、防护装置，电机等组成。输送装置总长度约为5200mm，最大负载10t，可同时放置2个料斗，实现料斗的左右移动。输送装置中间工位为倒料工位，其后方及左右两边均设置有挡料护板，防止倒料过程中物料偏移出料斗。输送装置左右工位为上下料斗工位.2.2 倾倒装置

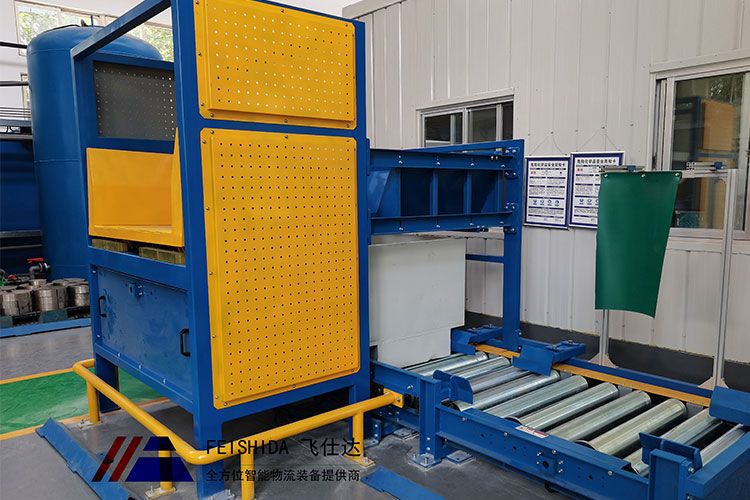

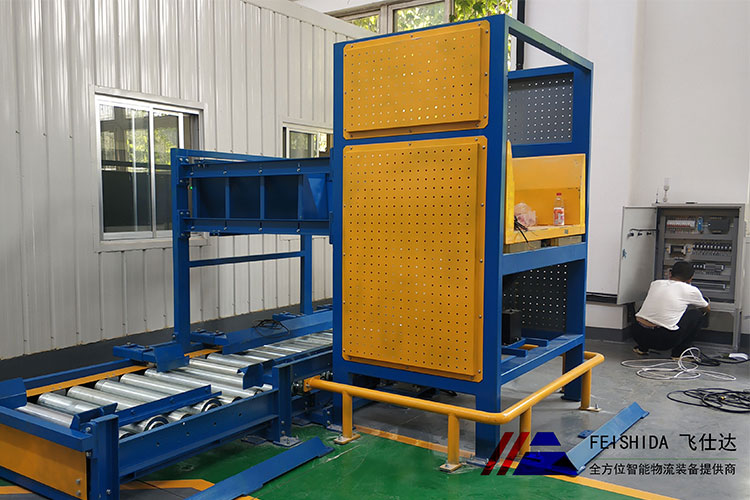

如图3所示，倾倒装置主要由机架、液压系统、倾倒平台、防护装置等组成。物料的倾翻采用液压缸顶升倾倒平台实现，倾倒角度最大为55度，倾倒速度约为3.6-5.5°/s。倾倒平台水平高度约1250mm处，主要用于放置托盘，平台前方设置有开口式导向装置，便于对料盘位置进行纠偏，平台后方设置有“L”型护板，防止物料倾翻过程中落入输送装置与倾倒装置间隙。2.3 电控系统
电气控制系统主要由控制柜、电气元件及两个遥控器(其中一个备用）等组成。控制柜内安装有PLC、断路器、交流接触器、过热继电器、变频器等电气元件，以及过流、过热保护等保护元件，用于设备功能的实现及保护，可远程操作设备，方便使用。3.设计制造标准
(1) 部件设计与制造严格执行相关国家及行业标准，并符合安全、工业卫生、防火等法规要求。如焊接件按焊接件通用技术标准（JB/T5000.3-1998）执行，铸钢件按铸钢件通用技术标准（JB/T5000.6-1998）执行，电气系统按照国家电气设备安全技术规范（GB/T19529-2004）执行。(2) 当厂标、行标、部标、国标不一致时取其严格的为标准执行。
(3) 引进部件须符合相应的国家标准或公认的国际标准。
(4) 机组的所有设备、装置应符合国家安全、工业卫生、防火等有关规定。
