在现代工业物流体系中，重载托盘输送机扮演着"动脉血管"的角色——它承载着成件物料在生产线、仓储区、装配线之间高效流转。一台优秀的重载托盘输送机，绝非简单的"铁架子加链条"，而是物料特性、机械结构、动力配置、控制系统与环境适应性的精密耦合。本文从设计核心要素出发，系统剖析重载托盘输送机的设计逻辑。
一、设计起点：物料属性的全面解构
一切设计的起点，是对物料的深刻理解。物料的粒度分布、堆积密度、含水率、磨耗性、温度等特性，直接决定了输送机的类型选择与结构参数。
重载托盘输送机主要应对堆积密度在500~2500kg/m³范围内的散状物料及整装物品，单托盘载荷可达1500kg甚至4500kg（如PCS5/PTS5摩擦式输送机）。设计时必须明确：物件宽度取最大对角尺寸，宽度裕量需预留；物件任意放置时，长度同样取对角尺寸；辊子间距应保证物件始终支承在3个以上辊子上，以确保输送平稳——尤其输送冰箱等精密物品时，间距需严格按公式选取。
此外，运输能力、运输距离、倾斜角度、运行环境等需求，构成设计的约束边界。脱离物料谈设计，无异于盲人摸象。
二、类型甄选：链式为王，各有疆场

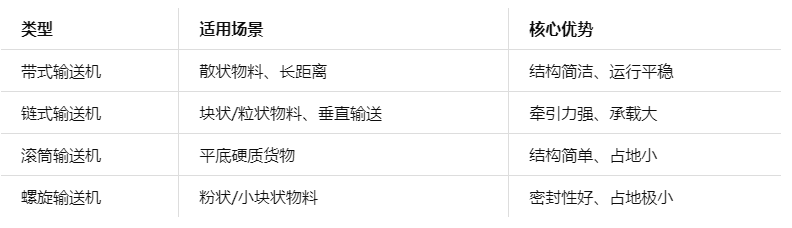

常见输送设备类型包括带式、链式、滚筒式、螺旋式四大类。对于重载托盘场景，链式输送机几乎是不二之选。
重载托盘输送机以链条为传动载体，采用双边链条驱动，机身多为碳钢喷塑，承载可达1000kg~4500kg。链式结构牵引力强度高，可用作长距离输送，国内使用长度已可达数百米，国外甚至更长。
在垂直输送场景中，还需选择布置形式。Z型连续循环垂直托盘输送机因结构简单、成本低、无需考虑托盘返回干涉问题，被公认为最优方案；C型适用于驳接流水线，但存在托盘与物件干涉问题；E型虽可多层调度，但结构复杂、成本高昂、干涉问题突出，实用性较差。设计时应优先考虑Z型方案，适应范围最广。
三、构造规划：五大核心模块的精密咬合
重载托盘输送机的构造规划涵盖五大核心模块：
1. 传送媒介选定
链条是灵魂部件。链条组件由链节、销轴、滚子组成，需选定恰当的链条规格与链轮尺寸。对于重载场景，铸造链（球墨铸铁制造）截面大、强度高；环形链虽可在水平和垂直面内弯曲，但环节间磨损快、易伸长，运行平稳性欠佳。底板分为鳞板和平板两种——输送灼热物品宜用钢制波浪型鳞板，输送易碎物品则宜用木质有挡边托盘平板。
连接螺母是链条与链板力传递的唯一零件，其外径须比连接块稍大，配合直径需留出间隙以避免摩擦卡滞。材料选用普通钢经热处理，保证强度要求。
2. 动力系统构思
重载输送机速度低，仅靠减速器难以满足大减速比要求，因此普遍采用综合式传动机构——减速器与电动机组合，有时还需配置齿轮等开式传动。电机选择需综合考虑功率、转速及启动模式，重载场景推荐三相异步封闭式电动机，配合SEW或同等性能的减速机。速度一般控制在0~16m/min，重载时提升速度约0.4m/s，最大满载运行速度可达20m/min（轻载时）。
3. 承重结构规划
承重结构是整机骨架，材料通常选用钢材或铝合金等高强度材质。全机长度上，相邻两支架平行度允许误差不大于规定值；每米长度上横向水平度误差不大于1mm；机架支柱对地面垂直度每米不大于1mm。这些精度指标直接决定了输送机的运行平稳性与使用寿命。
4. 传动组件构思
传动组件连接动力系统与传送媒介，需满足传动效率、可靠性及维护便捷性。主动链轮与驱动电机相连，从动链轮负责张紧与换向。链轮轴中心线对输送机中心线的垂直度每米不大于允许误差，两链轮横向中心线与输送机中心线重合度也有严格要求。
5. 支撑与减震
基础的稳固性直接关乎设备寿命。需选定恰当的基础材质与结构形态，确保尺寸和布局满足要求。运行中的振动与噪音需通过减震材料、减震装置有效抑制，噪声控制目标为≤70分贝。
四、环境适应性：让设备"因地制宜"
重载托盘输送机在运行中将面对温度、湿度、腐蚀等多重环境挑战。设计阶段必须制定应对策略：
潮湿或腐蚀环境：采用不锈钢或铝合金制造关键组件；
高温或低温环境：选用耐高温或耐低温输送带材料；
特殊工况：加装挡停器、顶升定位单元等附加功能，表面处理采用酸洗、磷化、喷涂工艺。
五、电气控制：智能化的大脑
电气控制系统是重载托盘输送机智能化的核心，由PLC、触摸屏、伺服驱动器、光电开关等组成，实现自动启停、精准定位、速度调节及故障预警。控制方式支持手动与联机自动切换，安全措施包括连锁保护、两侧防护导向装置。传感器采用劳易测/SICK或同等品牌光电管，确保检测精度。
根据国家标准，托盘底铺板须进行GB/T 4996规定的抗弯试验，确保强度与刚度达标。出口欧洲市场还需通过CE认证。
六、维护策略：设计即运维
优秀的设计从一开始就为维护铺路。模块化设计使部件可快速更换；维护通道设于支撑架一侧或双侧；维修吊装点设于架构顶端；安全保护机制包括防护罩壳、防护栏栅等。日常需检查链条张紧度、电机温升、轨道平整度及传感器状态，定期进行润滑校准，故障时应备好备用零件，记录详情以备分析。
总之
重载托盘输送机的设计，是一场物料特性、机械结构、动力配置与智能控制的系统博弈。未来，随着工业4.0的深入，模块化、智能化、节能环保将成为设计主流方向。唯有将每一个要素打磨到极致，才能打造出真正高效、可靠、持久的物流"动脉"。
